電伴熱帶溫控器怎么接線呢（圖）
2022-4-28 來源： 瀏覽：2647
電伴熱帶溫度控制器的工作原理是通過溫度傳感器對環境溫度自動進行監控，環境溫度高于設定值范圍的時候，會控制電路啟動。如果溫度仍然上升的話，當溫度上升到設定的超限報警溫度點的時候，就會啟動超限報警功能。如果溫度無法有效的被控制的時候，為了防止電器設備等被燒壞，會通過跳閘的方式來阻止設備繼續工作運行。
1.打開電伴熱帶溫控器的盒蓋，擰下接套，將進線盒出現電纜各自穿過接套、壓圈、橡膠密封圈進入接線腔。

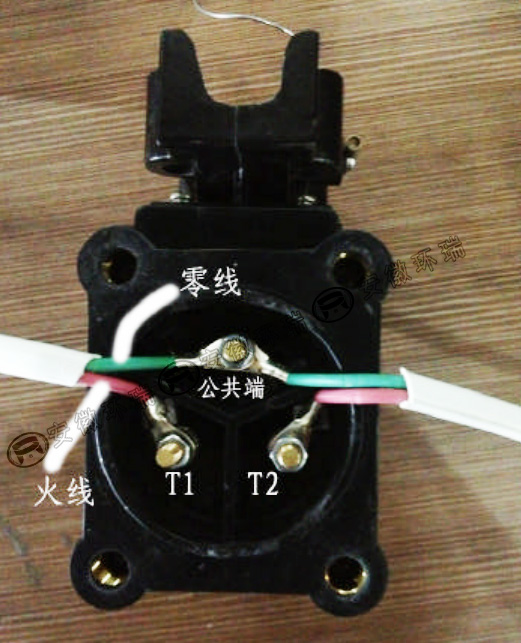

2.在工作電壓為220V，380v或者110V的單相系統中將將進線和出線中各自一根芯線分別接在“T1”和”T2”接線柱上；剩下的一根進線盒一根出線接在”短接“線柱上，然后擰緊接套，上接接線蓋螺釘。
3.打開溫度調節盒蓋，將旋鈕上的介質工藝溫度數對準芯帶上的紅色小基準點，然后上緊盒蓋螺釘。
4.將盒座用管卡固定在管道的適當部位（一般在電伴熱帶電源接線盒附件），并將測溫探頭用耐熱敏膠帶敷設在被測管道表面，感溫包用鋁箔膠帶緊貼在管道被測溫度的部位上，并用耐熱敏膠帶扎牢，感溫探頭安裝部位應遠離電伴熱帶，以防誤動作。
5.電源線接入電網、控制線通過防爆電源接線盒接入電伴熱帶，檢測無誤。
